DALI Lichtsteuerung

Für unsere Lichtanlagen bieten wir Ihnen gerne eine funktionalle Lichtsteuerung an.
Je nach Anlagengröße und Projektanforderung stehen verschiedene Systeme zur Verfügung.

Eine LED Beleuchtungsanlage ist erst mit einer Lichtsteuerung komplett!

Adressierbarkeit, Gruppenbildung, Szenenauswahl, Zeitprogramme und die Berücksichtigung des aktuellen Tageslichanteils ermöglichen komfortablen Betrieb und sichern die höchstmögliche Energieeinsparung.

DALI ... Digital Adressable Lighting Interface bietet die Möglichkeit Leuchten (mit DALI-Betriebsgerät) einzeln anzusteuern und zu dimmen.

Die Planung und Installation von DALI-Systemen muß gut durchdacht werden.

Zu beachten gilt:

An einem DALI Bus können maximal 64 Teilnehmer - Aktoren angeschlossen werden
(Unter Aktoren fallen Betriebsgeräte von Leuchten genauso wie Eingangsmodule oder Lichtsensoren)
Die Stromaufnahme je DALI-Aktor beträgt max. 2mA
Die Leitungslänge ist auf 300m beschränkt (bei 1,5mm????² Aderquerschnitt)
In einem DALI Kreis können max. 16 Guppen und 16 Lichtszenen zugewiesen werden.

Die Leitungstopologie kann in Stern- Linien- oder Baumstruktur erfolgen, eine Ringbildung ist jedoch zu vermeiden.

Für größere Projekte (mehr als 64 Teilnehmer) empfiehlt sich der Einsatz von Routersystemen.
Diese bieten mehrere DALI Linien z.B.: 2 Kreise, 2 x 64 Teilnehmer und können durch Erweiterungsmodule wie
z.B. Broadcast-Controllern 8x64 Teilnehmer beliebig skaliert werden.

Wir arbeiten bei Lichtprojekten mit DALI Lichtsteuerung vorrangig mit Komponenten vom finnischen Hersteller HELVAR.

Mit diesen bewährten Systemen lassen sich kostengünstig, zuverlässige Steuerungs- und Regelsysteme umsetzen:

Die Minimallösung erfordert:

1 x Spannungsversorgung für den DALI-Bus,
1 x Inputmodul für den Anschluß herkömmlicher Taster oder Schalter, und eine
beiliebige Anzahl von Leuchten mit DALI Betriebsgerät (max. 64 Aktoren am Bus) welche durch eine entsprechende Verkabelung aller Bus Teilnehmer verbunden sind.

Bei Anlagen mit vielen Leuchten - Betriebsgeräten empfehlen wir grundsätzlich die Verwendung eines Broadcast-Controllers mit 4 oder 8 DALI - Subsystemen.
Je DALI Linie können hier max. 64 Aktoren (Betriebsgeräte) angeschlossen werden.

Alle Teilnehmer auf einer Linie arbeiten im Broadcast-Modus, d.h. sie müssen nicht einzeln zugewiesen werden.
(Alle Teilnehmer befinden sich in der selben Gruppe und Lichtszene)
Dies bietet vorallem im laufenden Betrieb Vorteile: So kann das bestehenden System jederzeit um Leuchten erweitert, oder aber auch z.B. ein defektes Betriebsgerät getauscht werden, ohne das eine Programmierung notwendig wird.





Komponenten

Abbildung
Artikel
Beschreibung

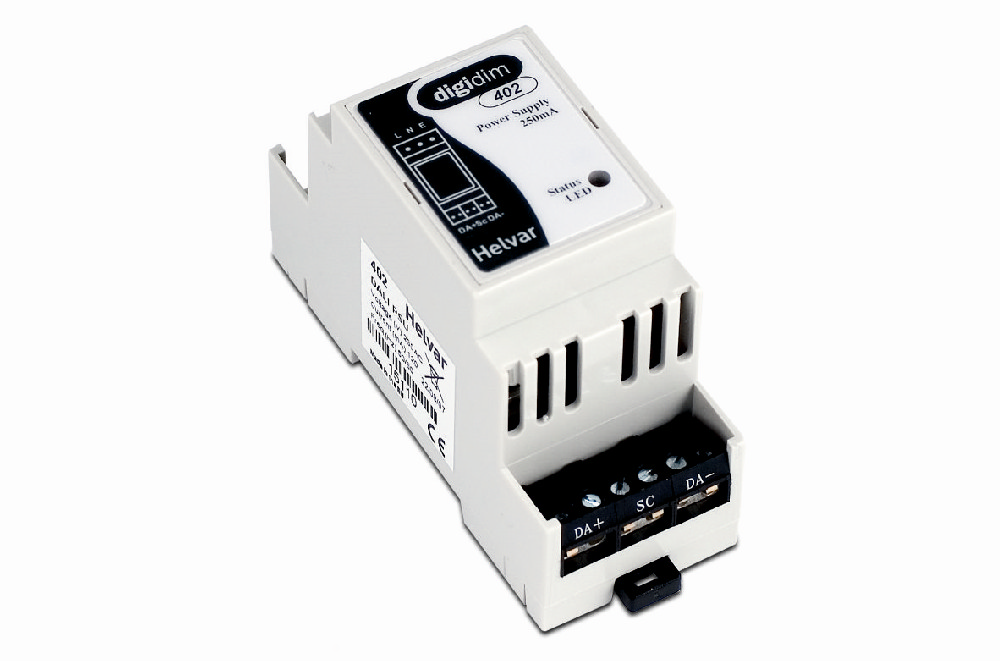

402




Download Datenblatt
REG Spannungsversorgung
DALI-Bus

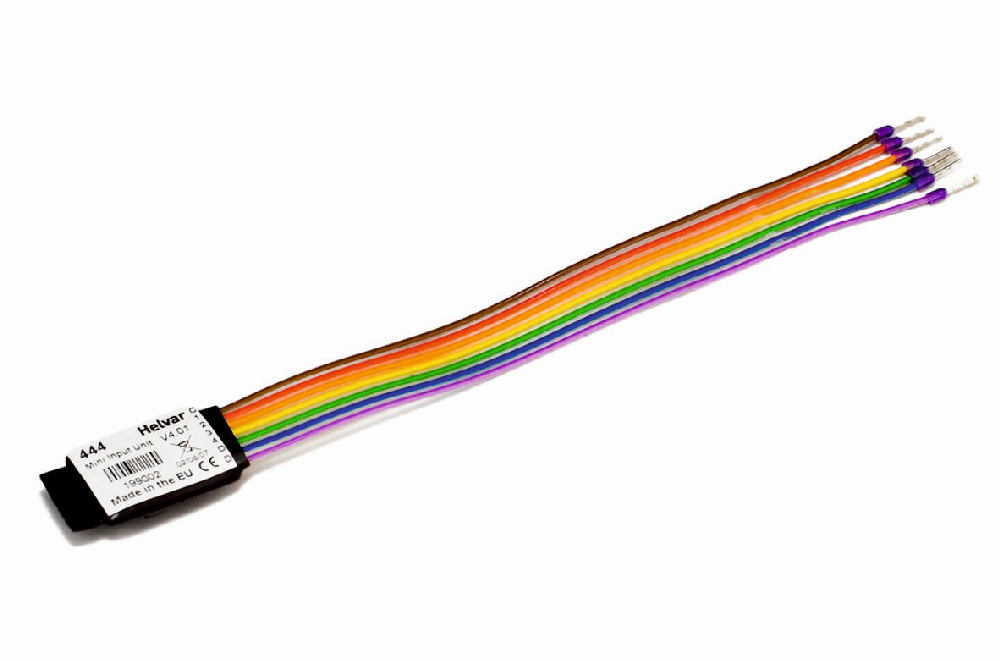

444




Download Datenblatt
Innputmodul 4 fach

potentialfreier Anschluß
für 4 Taster oder Schalter

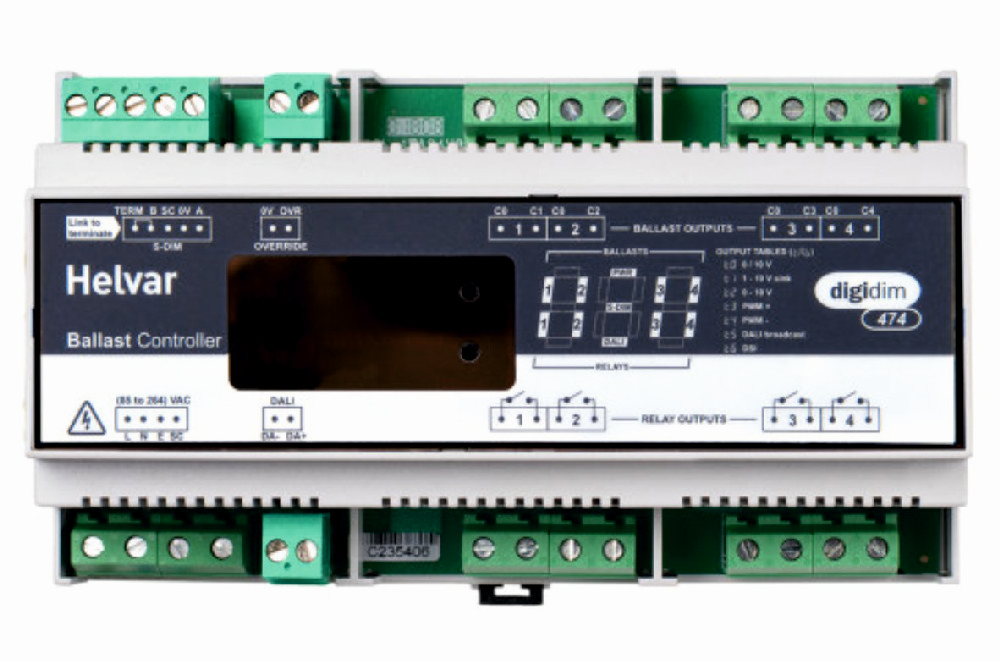

474




Download Datenblatt
Broadcast Controller
4 x 50 Geräte
4 x 1-10V (+ Schütz)

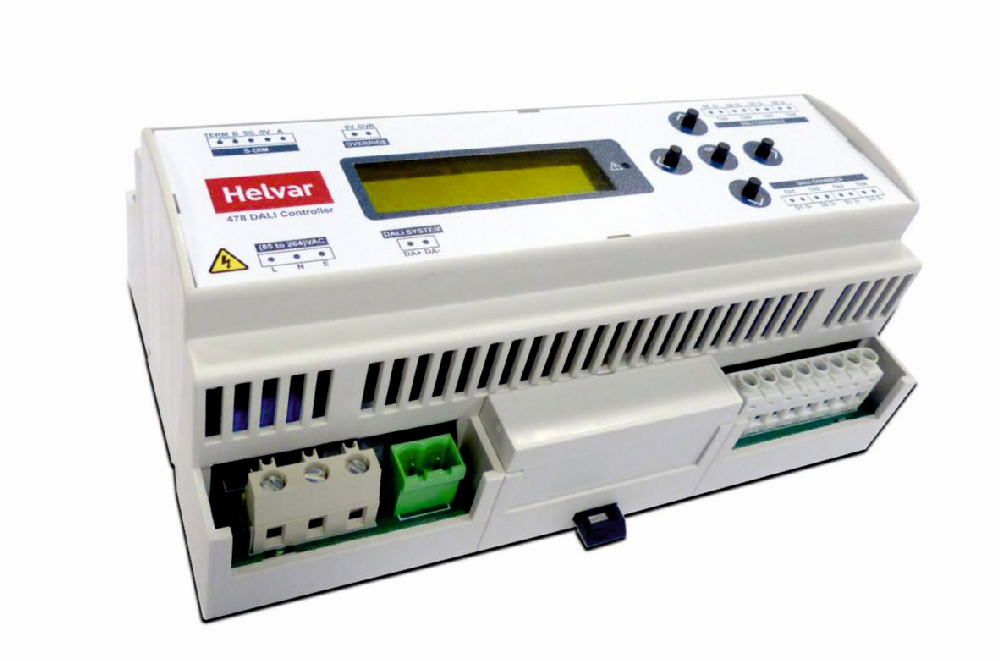

478





Download Datenblatt
Broadcast Controller
8 x 64 Geräte

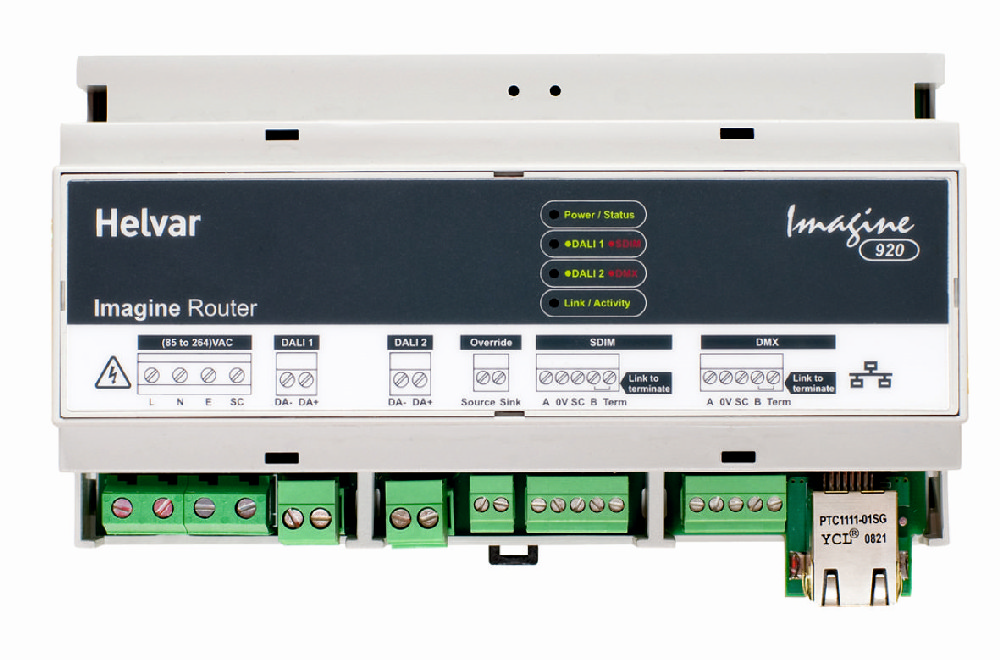

905





Download Datenblatt
Router

1 x  DALI Linie
Ethernet

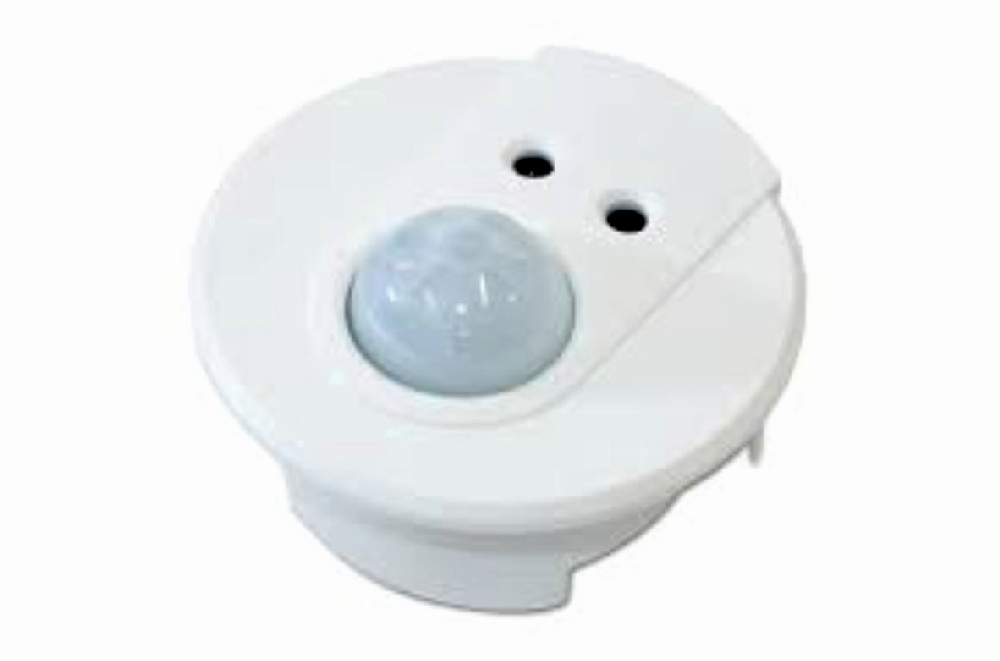

312




Download Datenblatt
Tageslicht- und
Präsenzmelder

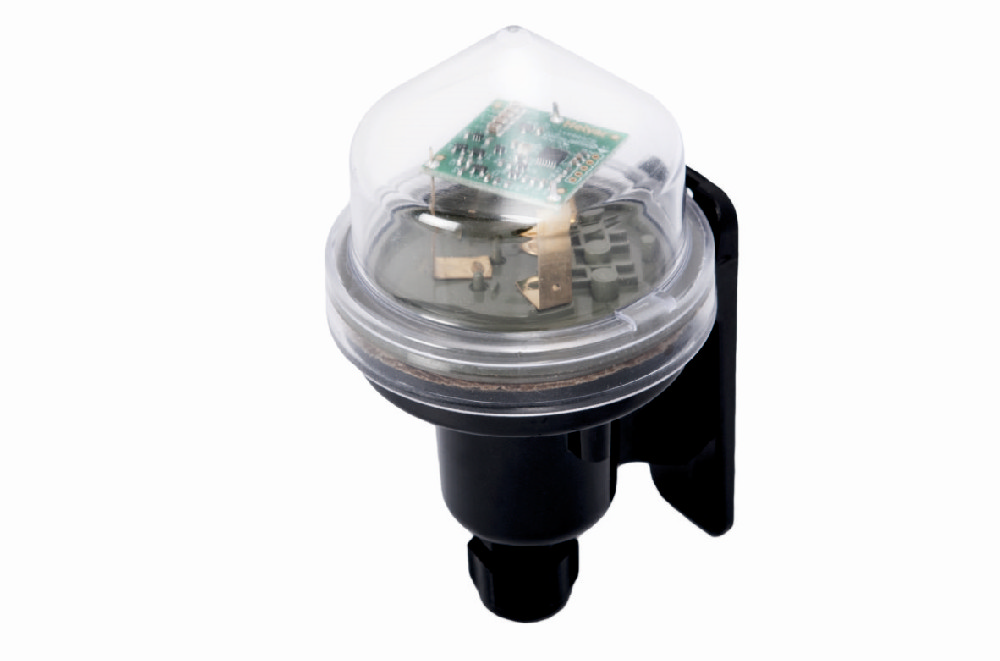

329




Download Datenblatt
Tageslichtsensor
(Aussenlicht)

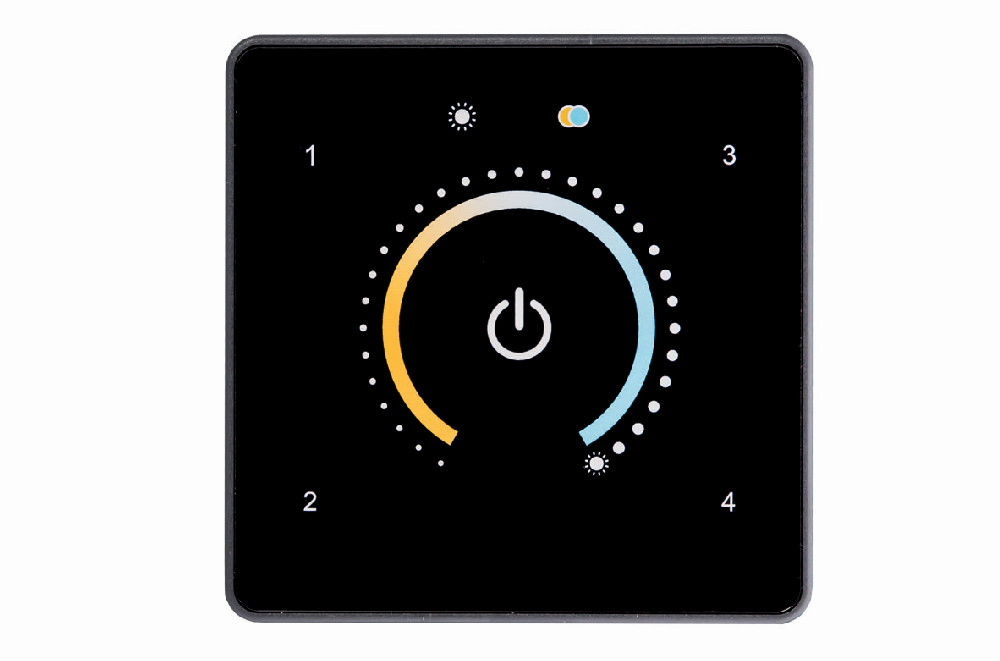

280




Download Datenblatt
Illustries Bedientableau
